条纹相机一听是不是就觉得很高大上呢?那下面我们就一起具体的了解一下吧!
条纹相机,也称像转换管条纹相机,它是综合了电子光学、电子学、纤维光学及半导体技术等新成果而发展起来的新型光电仪器。
条纹相机是一种测量光脉冲强度关于时间变化的仪器,可以在很高的时间分辨率上获取线性关系图像。一个超快的条纹相机的时间带宽可达2THz。它最主要的核心部件就是真空电子管:
将入射光子转换成电子的光电阴极。
电子光学系统把这些电子加速到260万km/h的速度(此速度是光速的四分之一),然后把他们聚焦到屏幕上。
一个特制的荧光屏会把这些电子转变为许多可见的光子,然后由对应的CCD拍摄并记录下来。
一组特制的偏转板会将电子的移动转变为线性增加的电压。此时的电子脉冲中包含的时间信息(在入射光信号中)就被转换为屏幕上的空间信息。也就形成了时间轴信息到空间轴信息的转换。

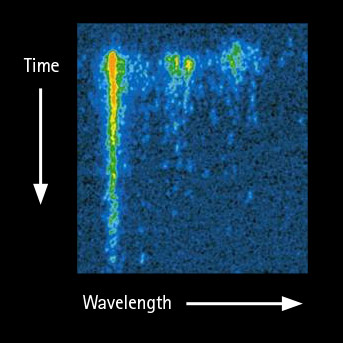

上图为一个典型的光脉冲入射到光电阴极的三维图像。屏幕上采集的信号的强度与入射信号的强度相对应,水平轴和垂直轴分别对应于时间和沿阴极的位置。在某些特殊应用中,可以通过在条纹相机前段防止光谱仪来改变系统的光谱空间尺寸。
