红外测温仪的系统组成

文章来源:monchina 上传日期:2017-11-15 浏览次数:

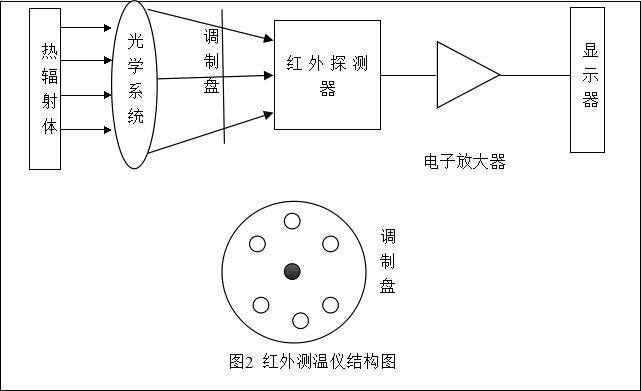

红外测温采用逐点分析的方式,即把物体一个局部区域的热辐射聚焦在单个探测器上,并通过已知物体的发射率,将辐射功率转化为温度。由于被检测的对象、测量范围和使用场合不同,红外测温仪的外观设计和内部结构不尽相同,但基本结构大体相似,主要包括光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成,其基本结构如图2 所示。

辐射体发出的红外辐射,进入光学系统,经调制器把红外辐射调制成交变辐射,由探测器转变成为相应的电信号。该信号经过放大器和信号处理电路,并按照仪器内的算法和目标发射率校正后转变为被测目标的温度值。


如图2所示红外测温仪是根据物体的红外辐射特性,依靠其内部光学系统将物体的红外辐射能量汇聚到探测器(传感器) ,并转换成电信号,再通过放大电路、补偿电路及线性处理后,在显示终端显示被测物体的温度。系统由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成,其核心是红外探测器,将入射辐射能转换成可测量的电信号(3)
