红外热成像的空间分辨率和视场角如何计算

文章来源:monchina 上传日期:2017-12-15 浏览次数:

首先我们了解下什么是空间分辨率,空间分布率是指红外热像仪能够识别的两个相邻目标的最小距离。也可以认为是热像仪探测器的一个像素点边长,通过光学镜头的缩放,在实际空间中代表的一个角弧度,即热探测的空间密度。因为镜头是光学放大的效果,因此空间分辨率的单位是弧度;在红外热像仪的探测器一定的情况下,空间分辨率只与镜头有关。

1,通常用瞬时热像仪的视场角(IFOV)的大小来表示(毫弧度mrad)。表示热成像仪的最小角分辨单元。 即热像仪一个温度点代表实际空间方形区域的边长;


2,决定着红外热成像仪画面的清晰度,是热像仪所能测量的最小尺寸。它与光学像质,光学会聚系统焦距和红外传感器的线性尺寸相关。

视场角定义

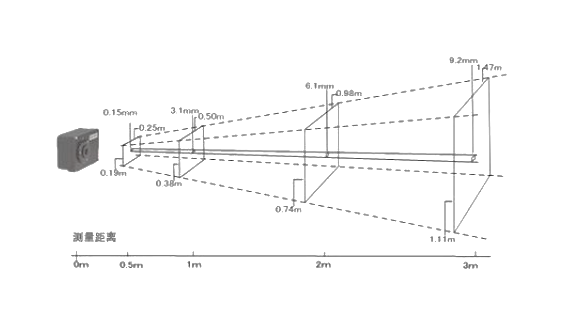

视场角:称为总视场角。或扫描视场角,表示热像仪在固定位置时,所能观察到最大空间角度范围。



空间分辨率算法 :

 空间分辨率=像元间距{Pixel Size (Array Pitch}/镜头焦距(Lens focal length )。因为像元间距一般无法测得,因此实际计算中,以镜头的视场角/探测器在对应方向的分辨率,同时转换为弧度单位来测得:

 举例说明:

ISR 6-TI Advanced镜头的视场角为6.0°×4.5°,探测器的分辨率为768×576,每弧度≈57.2958°。则空间分辨率的算法是:

IFOV=6°÷57.2958°/rad÷768 = 4.5°÷57.2958°/rad÷576 0.136mrad

红外热像仪的视场角算法

视场角分为水平视场角和垂直视场角.

水平视场角=(像间距/镜头焦距)*水平像素数/17.45

垂直视场角=(像间距/镜头焦距)*垂直像素数/17.45

因为像元间距普通用户一般难以测得,因此视场角一般作为定焦镜头的一个参数,是实际给出的。热像仪之所以用定焦镜头,是因为温度与辐射量的算法中需要对镜头的红外透过率和距离进行计算和补偿。

MCS640为例:

配有标准镜头,2倍长焦镜头,3倍长焦镜头以及两种广角镜头以满足不同的应用场景。

非制冷热像仪探测器像间距规格

目前中国市场上非制冷热像仪探测器像间距主要有:

1、30um

2、25um

3、15um
