    产品名称: VarioCAM HD head系列

  • 产品类别: 固定式长波红外热像仪
  • 产品简介:
    VarioCAM HD head系列是固定式长波红外热像仪采用性能优异的高清级1024x768像素或640x480像素微量热焦平面探测器,并随机配套功能完备、深获客户好评的IRBIS红外热图分析管理专业软件,是科研、产品开发、制程优化和质量控制等领域实现高效率、精确的测量分析物体热特性、温度场快速变化过程的最佳解决方案。

详细介绍 技术参数 在线留言

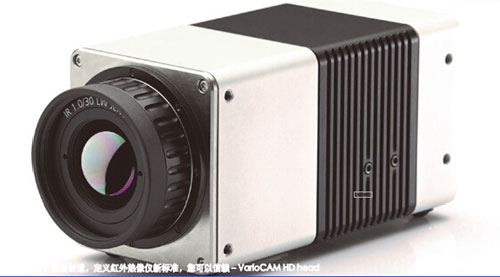

    VarioCAM HD head系列红外热像仪

    德国制造 尖端科技 性能先进

    主要特点:

    1、最先进的1024x768像素和640x480像素焦平面探测器

    2、第三代MicroScan光机高分辨率动态成像技术

    3、高速子窗口模式,最高帧频240Hz

    4、测温范围可扩展至2000°C

    5、高质量DL(类金刚石)涂层红外光学镜头

    6、热灵敏度可达30mK

    7、GigE Vision接口支持高速数据采集

    8、随机软件功能强大

    9、可选SDK软件包10、轻量、坚固,防护等级高(IP67可选)



    主要应用:

    • 医学研究

    • 环境保护研究

    • 地质灾害研究

    • 红外无损检测

    • 太阳能电池片和组件检测

    • 航空航天

    • 激光加工、 焊接、

    • 红外特征分析

    VarioCAM HD head系列红外热像仪的应用领域很广泛,上面所说的应用只是其中的一部分,如果你还想了解更多关于VarioCAM HD head系列红外热像仪的详细信息,那么就联系上海明策吧!有专业的销售工程师会为你详细的说明。24小时客服热线:400 992 1886



    技术参数

    产品系列

    VC HD head

    型号

    880

    980

    680

    780

    探测器类型

        高清级非制冷微量热型焦平面探测器

     高灵敏度非制冷微量热型焦平面探测器

    探测器规格

       1024x768像素/ 30Hz

     640x480像素/ 60Hz

    光谱范围

       7.5~14µm

    MicroScan光机微扫高分辨率成像





    2048x1536像素,可连续动作,2Hz





    1280x960像素,可 连续动作,7.5Hz

    热灵敏度(NETD)

    30mK @30°C

    子窗口模式(可选)

      640×480像素@60Hz;

       384×288像素@120Hz;

       1024×96像素@240Hz

    384×288像素@120Hz

    640×120像素@240Hz

    数字变焦

    最大32倍连续缩放

    动态范围

    16 Bit

    测温量程

    (-40~+1200)°C

    测温量程扩展

    可选扩展+1500°C 或 +2000°C

    量程转换方式

    可自动或手动转换;

    精度

    (0~100)°C±1.5°C;  (<0>100) °C±1.5

    测量模式

    可移动点或区域,最高最低温自动追踪,线温图,直方图,Δt两点温差计算(时间、位置)

    温度报警

    可设定上限、下限温度报警值,提供声音或颜色自动报警提示

    彩色等温线

    可设定10条高对比度彩色等温线

    辐射率校正

    手动设置:0.1~1.0, 0.01/步 ;或使用预置材料表

    大气穿透率校正

    自动,基于输入的距离、大气温度和相对湿度

    光学穿透率校正

    自动,基于热像仪的内部传感器信号

    反射环境温度校正

    自动,基于输入的反射温度

    外部光学/窗口校正

    自动,基于输入的光学/窗口穿透率和温度

    对焦方式

    内置精确步进式调焦马达,自动或手动调节

    Close-up功能

    使用标准镜头时具有close-up(近距特写)成像功能

    红外热图保存

    静态或动态,经GigE Vision 到计算机硬盘

    图像传输接口

    GigE Vision,DVI-D,C-Video

    热像仪操控接口

    GigE Vision,可选RS232,Trigger,模拟输出,数字I/O

    软件

    IRBIS 3 系列红外热图管理, 热图分析,在线操控及实时测量和热图采集

    供电方式

    直流电源适配器15VDC ,PoE(可选)

    工作/储存温度

    -25~+50°C / -40°C~+70°C

    相对湿度

    10%~95%无结露

    抗冲击/抗振动

    2G, IEC 68-2-29  / 25G, IEC 68-2-6 注:工作时

    封装

    IP 54, IEC 529; 可选IP67(防尘、防水)

    本体尺寸/重量

    190x90x94 mm / 约1.15kg



     镜头参数表

    1024x768像素

    640x480像素

     镜头类型

        最小焦距(m)

    视场角(°)

    空间分辨率(mrad.)

    视场角(°)

    空间分辨率(mrad.)

     30mm标准

      0.3

    32x24

    0.57

    30x23

    0.8

     15mm广角

      0.2

    60x47

    1.1

    56x44

    1.7

     7.5mm超广角

      0.1

    98x82

    2.3

    94x77

    3.3

     60mm望远

      2.0

    16x12

    0.28

    16x12

    0.42

     120mm望远

      4.0

    8.3x6.2

    0.14

    7.6x5.7

    0.21

     0.2x/ 30mm特写

      (75 ... 135) mm

    54x40mm

    53µm

    (40 x 30) mm

    78 µm

     0.5x/ 30mm特写

       (30 ... 45) mm

    30x23mm

    31µm

    (27 x 20) mm

    42 µm

     0.5x/ 60mm特写

      (75 ... 100) mm

    29x22mm

    28µm

    (27 x 20) mm

    42 µm

     1.0x显微

      40mm

    -

    17µm

    -

    25µm
